High-load Belleville Spring Spring-Din2093

Cakera mata air adalah mata air khas yang konik dalam arah paksi dan tertakluk kepada beban. Setelah cacat oleh beban, mereka menjimatkan sejumlah tenaga yang berpotensi, dan apabila bolt kelihatan kendur, cakera mata air melepaskan sebahagian daripada tenaga yang berpotensi untuk mengekalkan tekanan antara sambungan bebibir untuk memenuhi keperluan pengedap. Pengagihan tekanan mata air cakera berkurangan secara seragam dari dalam ke luar, yang dapat mencapai kesan strok yang rendah dan daya pampasan yang tinggi. Mereka digunakan dalam pelbagai aplikasi. Dalam peralatan mekanikal dan produk elektronik, ia dapat mencegah longgar, penyerapan kejutan kusyen, melindungi pengikat dan mengurangkan haus.

Bahan: 51crv4, 50crv4, 50crva, 60si2mn, dll.

Rawatan Permukaan: fosfat, dacromet, jumet, dan lain -lain.

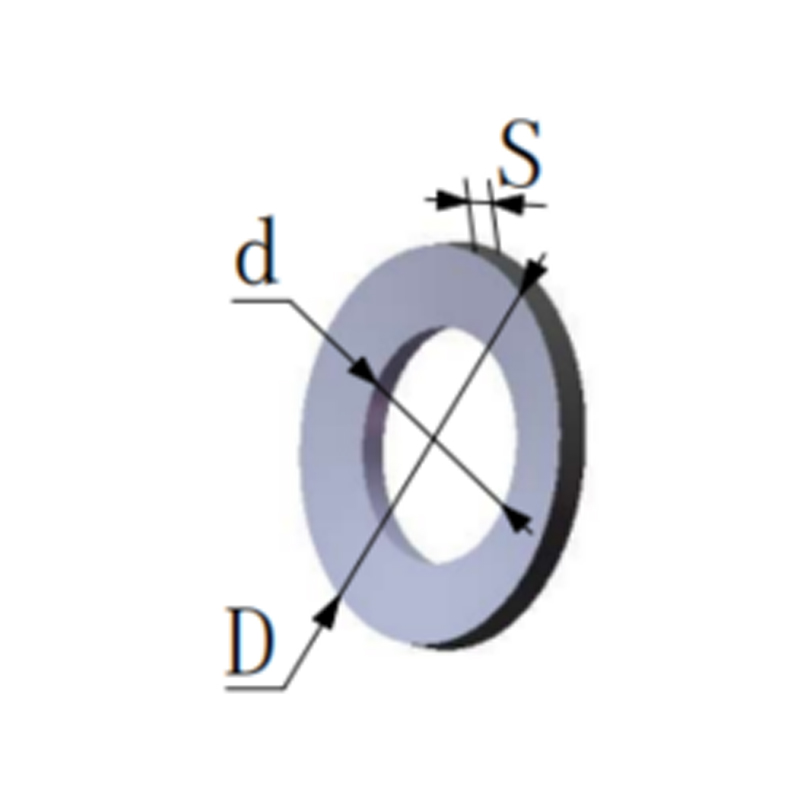

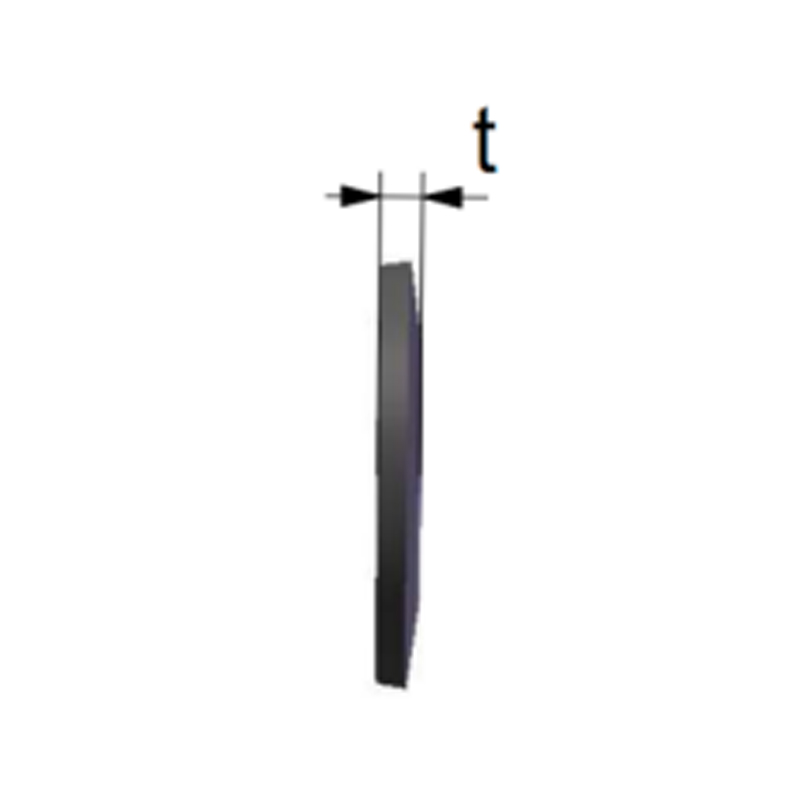

D: Diameter dalaman; D: diameter luar; S: ketebalan; T: ketinggian

High-load Belleville Spring Spring-Din2093

d1 Spec D S Tol t Tol
4.2
4.2*8
8
0.2≤s≤0.6
 0.02 0.06
S ＜ 1.25
 0.10 0.05
5.2
5.2*10
10
0.2≤s≤0.6
 0.02 0.06
S ＜ 1.25
 0.10 0.05
6.2
6.2*12.5
12.5
0.2≤s≤0.6
 0.02 0.06
S ＜ 1.25
 0.10 0.05
7.2
7.2*14
14
0.2≤s≤0.6
 0.02 0.06
S ＜ 1.25
 0.10 0.05
8.2
8.2*16
16
0.2≤s≤0.6
 0.02 0.06
S ＜ 1.25
 0.10 0.05
9.2
9.2*18
18
0.6 ＜ s ＜ 1.25
 0.03 0.09
1.25≤s≤2.0
 0.15 0.08
10.2
10.2*20
20
0.6 ＜ s ＜ 1.25
 0.03 0.09
1.25≤s≤2.0
 0.15 0.08
11.2
11.2*22.5
22.5
0.6 ＜ s ＜ 1.25
 0.03 0.09
1.25≤s≤2.0
 0.15 0.08
12.2
12.2*25
25
0.6 ＜ s ＜ 1.25
 0.03 0.09
1.25≤s≤2.0
 0.15 0.08
14.2
14.2*28
28
0.6 ＜ s ＜ 1.25
 0.03 0.09
1.25≤s≤2.0
 0.15 0.08
16.3
16.3*31.5
31.5
1.25≤s≤3.8
 0.04 0.12
2.0 ＜ S≤3.0
 0.20 0.10
18.3
18.3*35.5
35.5
1.25≤s≤3.8
 0.04 0.12
2.0 ＜ S≤3.0
 0.20 0.10
20.4
20.4*40
40
1.25≤s≤3.8
 0.04 0.12
2.0 ＜ S≤3.0
 0.20 0.10
22.4
22.4*45
45
1.25≤s≤3.8
 0.04 0.12
2.0 ＜ S≤3.0
 0.20 0.10
25.4
25.4*50
50
1.25≤s≤3.8
 0.04 0.12
2.0 ＜ S≤3.0
 0.20 0.10
28.5
28.5*56
56
3.8 ＜ S≤6.0
 0.05 0.15
3.0 ＜ S≤6.0
 0.30 0.15
31
31*63
63
3.8 ＜ S≤6.0
 0.05 0.15
3.0 ＜ S≤6.0
 0.30 0.15
36
36*71
71
3.8 ＜ S≤6.0
 0.05 0.15
3.0 ＜ S≤6.0
 0.30 0.15
41
41*80
80
3.8 ＜ S≤6.0
 0.05 0.15
3.0 ＜ S≤6.0
 0.30 0.15
46
46*90
90
3.8 ＜ S≤6.0
 0.05 0.15
3.0 ＜ S≤6.0
 0.30 0.15
51
51*100
100
6.0 ＜ S≤8.0
 0.10
6.0 ＜ S≤14.0
 0.30
57
57*112
112
6.0 ＜ S≤8.0
 0.10
6.0 ＜ S≤14.0
 0.30
64
64*125
125
6.0 ＜ S≤8.0
 0.10
6.0 ＜ S≤14.0
 0.30
72
72*140
140
6.0 ＜ S≤8.0
 0.10
6.0 ＜ S≤14.0
 0.30
82
82*160
160
6.0 ＜ S≤8.0
 0.10
6.0 ＜ S≤14.0
 0.30
92
92*180
180
6.0 ＜ S≤8.0
 0.10
6.0 ＜ S≤14.0
 0.30
102
102*200
200
6.0 ＜ S≤8.0
 0.10
6.0 ＜ S≤14.0
 0.30
112
112*275
225
6.0 ＜ S≤8.0
 0.10
6.0 ＜ S≤14.0
 0.30
127
127*250
250
6.0 ＜ S≤8.0
 0.10
6.0 ＜ S≤14.0
 0.30
Mengenai kita
Anhui Ningguo Dongbo Fastener Co., Ltd.
Dongbo ditubuhkan pada bulan September 2005 dengan modal berdaftar sebanyak 47.72 juta. Ia terletak di Zon Pembangunan Ekonomi dan Teknologi Ningguo, meliputi kawasan seluas 91 ekar, dan kini mempunyai lebih daripada 420 pekerja. Syarikat itu telah memberi tumpuan kepada pengeluaran cincin penahan selama 46 tahun dan merupakan pengeluar cincin snap profesional dan OEM/ODM snap penahan cincin, menghasilkan pencuci (bulat, rama-rama, sfera), cincin penahan, pin silinder elastik dan siri produk lain yang tidak disesuaikan. Ia adalah perusahaan berteknologi tinggi dengan skala besar, pelbagai jenis, spesifikasi lengkap, dan pembuatan bersepadu, R & D dan jualan dalam industri.
Sijil Kehormatan
  • CNA
  • IATF16949
  • Sijil
  • ISO14001
  • Sijil
  • Sijil
  • Sijil
  • Sijil
  • Sijil
  • Sijil
  • Sijil
  • Sijil

Berita

  • Sep 30,2025

    Peranan reka bentuk alur dalam prestasi sirip dalaman

    Circlips dalaman adalah jenis cincin penahan yang penting, digunakan secara meluas dalam kejuruteraan dan pembuatan untuk menjamin komponen mesin di dalam lubang. Bahagian -bahagian kecil tetapi kritikal ini men...

    Lihat lebih lanjut
  • Sep 22,2025

    Prestasi keluli tahan karat keluli tahan karat dalam persekitaran tekanan tinggi dan tinggi

    Circlips keluli tahan karat, juga dikenali sebagai cincin penahan atau cincin snap, adalah komponen penting dalam perhimpunan mekanikal, menyediakan kedudukan paksi yang selamat untuk aci, galas, dan bahagian berputar...

    Lihat lebih lanjut
  • Sep 18,2025

    Circle Luaran: Reka Bentuk, Fungsi, Aplikasi, dan Wawasan Pasaran

    Dalam kejuruteraan mekanikal dan pembuatan perindustrian, mengekalkan komponen dengan selamat di tempat adalah penting untuk keselamatan dan prestasi. Antara penyelesaian penahan yang paling banyak digunakan ialah ...

    Lihat lebih lanjut
  • Sep 12,2025

    Bagaimanakah pencuci 50CRV4 menyumbang untuk mengedarkan beban dan mencegah melonggarkan dalam sambungan lantang?

    Dalam perhimpunan mekanikal, sambungan bolted adalah antara kaedah pengikat yang paling banyak digunakan. Walau bagaimanapun, kebolehpercayaan mereka tidak hanya bergantung pada bolt dan kacang tetapi juga pada kompon...

    Lihat lebih lanjut
High-load Belleville Spring Spring-Din2093 Industry knowledge

Bagaimana DIN2093 BELLEVILLE PELAJAR MENGENAI LOOSENING DAN MENINGKATKAN PERALATAN LUMUH

Pencuci Belleville adalah mata air berbentuk kerucut yang direka untuk mengendalikan beban paksi. Apabila dimampatkan di bawah tekanan, mereka menyimpan tenaga yang berpotensi, yang boleh dikeluarkan apabila diperlukan. Harta unik ini menjadikan mereka sesuai untuk aplikasi di mana ketegangan atau pampasan yang konsisten untuk kelonggaran bolt diperlukan. Standard DIN2093 menentukan reka bentuk, dimensi, dan kriteria prestasi untuk pencuci ini, memastikan kualiti dan kebolehpercayaan mereka merentasi industri.

Dibuat daripada bahan berprestasi tinggi seperti 51CRV4, 50CRV4, 50CRVA, dan 60SI2MN, DIN2093 Belleville Washers mempamerkan rintangan keletihan yang sangat baik, rintangan kakisan, dan kekuatan. Di samping itu, rawatan permukaan maju seperti fosfat, dacromet, dan jumet terus meningkatkan ketahanan dan kebolehsuaian mereka kepada persekitaran yang keras.

Bagaimana mereka menghalang melonggarkan?
Salah satu cabaran yang paling penting dalam perhimpunan mekanikal ialah melonggarkan bolt yang disebabkan oleh getaran, pengembangan haba, atau pemuatan dinamik. Dari masa ke masa, ini boleh menyebabkan kebocoran, misalignment, atau kegagalan bencana. DIN2093 Belleville Washers menangani isu ini dengan berkesan melalui keupayaan mereka untuk mengekalkan tekanan berterusan antara sambungan bebibir.

Apabila bolt mula berkeringat kerana daya luaran, tenaga berpotensi yang disimpan di mesin basuh Belleville dibebaskan, mengimbangi sebarang kehilangan pramuat. Mekanisme penyesuaian diri ini memastikan bahawa sambungan tetap ketat dan selamat, dengan itu menghalang kebocoran dan memelihara integriti struktur perhimpunan.

Selain itu, pengagihan tekanan seragam -dari diameter dalaman ke tepi luar -menekankan bahawa daya yang digunakan adalah sama rata, meminimumkan kepekatan tekanan setempat yang boleh menyebabkan kegagalan pramatang.

Meningkatkan Peralatan Umur Panjang
Selain menghalang melonggarkan, DIN2093 Belleville Washers menyumbang dengan ketara untuk memperluaskan jangka hayat peralatan. Begini:

Penyerapan Kejutan: Pencuci ini bertindak sebagai peredam, menyerap kejutan dan getaran yang akan dipindahkan terus ke pengikat dan komponen sekitarnya. Dengan mengikat kesan ini, mereka mengurangkan haus dan lusuh pada bahagian kritikal, memanjangkan hayat operasi mereka.
Perlindungan pengikat: Pengubahsuaian terkawal Belleville Washers membantu perisai bolt dan kacang dari ketegangan yang berlebihan, mengurangkan risiko pelucutan benang, goyah, atau pecah. Perlindungan ini amat penting dalam persekitaran tekanan tinggi seperti mesin automotif, aeroangkasa, dan industri.
Kesesuaian ke keadaan dinamik: Sama ada turun naik suhu, beban yang berbeza -beza, atau tekanan kitaran, DIN2093 Belleville Spring Washer menyediakan prestasi yang konsisten di bawah keadaan yang berubah -ubah. Keupayaan mereka untuk menyesuaikan diri memastikan operasi yang stabil dan meminimumkan keperluan penyelenggaraan dari masa ke masa.
Penyesuaian untuk Aplikasi Khusus: Syarikat -syarikat seperti Anhui Ningguo Dongbo Fastener menawarkan penyelesaian yang disesuaikan untuk memenuhi keperluan tertentu. Dari pemilihan bahan ke dimensi tersuai dan rawatan permukaan, pencuci ini boleh dioptimumkan untuk hampir mana -mana aplikasi, meningkatkan lagi keberkesanannya.

Aplikasi di seluruh industri
Fleksibiliti pencuci Belleville DIN2093 menjadikan mereka sangat diperlukan dalam pelbagai sektor:
Automotif: Digunakan dalam sistem penggantungan, pemasangan enjin, dan mekanisme brek untuk menyerap kejutan dan mencegah melonggarkan.
Tenaga: Kritikal dalam saluran paip, injap, dan turbin untuk mengekalkan tekanan pengedap dan menahan daya getaran.
Pembinaan: Digunakan dalam jentera berat dan sendi struktur untuk memastikan kestabilan dan keselamatan.
Elektronik: Sediakan kawalan ketegangan yang tepat dalam perhimpunan halus, melindungi komponen sensitif dari kerosakan.
