Internal vs Circlips Luaran: Perbezaan utama dijelaskan

Circlips, juga dikenali sebagai cincin penahan atau cincin snap, adalah komponen penting yang digunakan untuk mengamankan bahagian pada aci atau di dalam perumahan. Walaupun saiznya kecil, mereka memainkan peranan penting dalam menjaga perhimpunan di tempat, terutamanya dalam sistem mekanikal dengan bahagian berputar atau gelongsatau. Antara jenis yang paling biasa adalah Circlips dalaman dan luaran luaran . Walaupun mereka berkhidmat dengan tujuan yang sama -menghalang pergerakan komponen -komponen -reka bentuk, fungsi, dan pemasangan mereka sangat berbeza.

Dalam artikel ini, kami akan meneroka Perbezaan utama antara litar dalaman dan luaran , termasuk struktur, aplikasi, kaedah pemasangan, dan cara memilih jenis yang sesuai untuk keperluan anda.

Apa itu Circlips?

Circlips adalah cincin logam separa fleksibel yang sesuai dengan alur machined dalam lubang (lubang) atau pada aci. Mereka bertindak sebagai pengikat mekanikal, menyimpan komponen dari meluncur atau beralih di sepanjang paksi. Circlips biasanya dibuat dari keluli musim bunga atau keluli tahan karat, yang menawarkan keanjalan dan kekuatan yang diperlukan untuk perhimpunan dan pembongkaran berulang.

Circlips datang dalam pelbagai reka bentuk, tetapi dua jenis utama adalah:

Circlips dalaman - Sesuai dengan alur di dalam lubang atau perumahan

Luaran luaran - Sesuai dengan alur di luar batang

1. Reka bentuk dan struktur

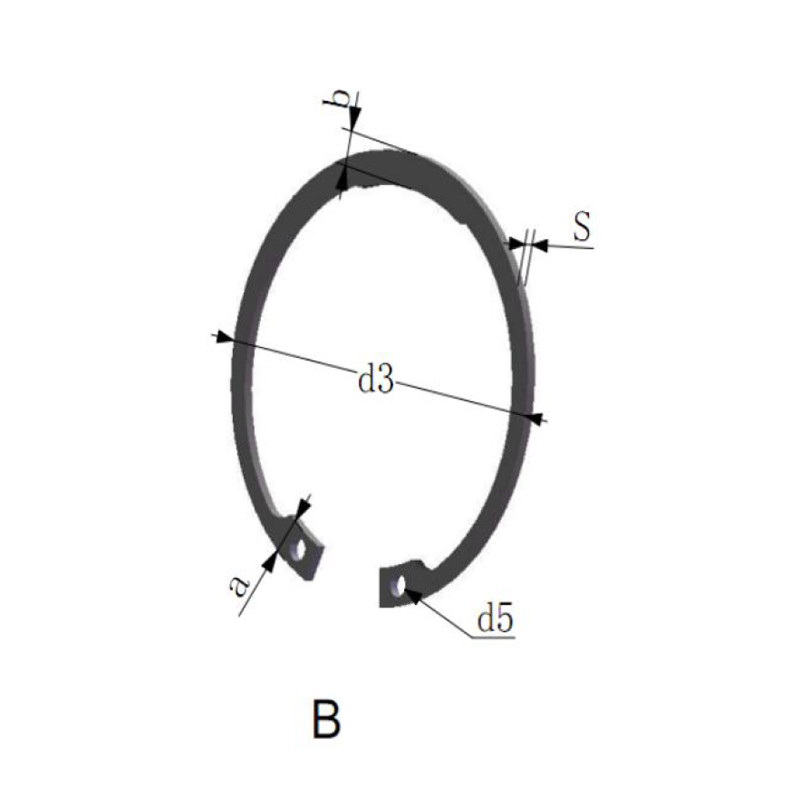

Circlips dalaman

Berbentuk sesuai dalam diameter dalaman lubang atau perumahan silinder

Hujung biasanya dilengkapi dengan lubang kecil atau lugs untuk tang sirkop

Memampatkan semasa dipasang, memohon tekanan ke luar untuk menahan diri

Luaran luaran

Direka untuk membungkus sekitar diameter luaran dari aci

Ciri terbuka yang berkembang semasa pemasangan

Kontrak ke dalam alur aci, menggunakan tekanan ke dalam untuk terus duduk

2. Pemasangan dan penyingkiran

Kedua -dua jenis sirip memerlukan tang khas, yang dikenali sebagai Tang Circlip atau tang cincin snap, dengan petua yang sesuai dengan lubang di hujung circlip.

Memasang Circlips Dalaman:

Gunakan tang lingkaran dalaman dengan petua pembukaan luar

Masukkan petua ke dalam lubang circlip, memampatkan cincin, dan masukkannya ke dalam alur dalaman yang membosankan

Pelepasan untuk membolehkan sirkop itu masuk ke tempatnya

Memasang Circlips Luaran:

Gunakan tang luaran luaran dengan tip penutupan ke dalam

Masukkan petua, luangkan sirkop, dan luncurkannya ke atas aci ke dalam alur

Siaran untuk duduk cincin dengan selesa

Penyingkiran hanyalah sebaliknya pemasangan, menggunakan jenis tang yang sama.

3. Aplikasi

Perbezaan utama dalam aplikasi bergantung kepada sama ada komponen perlu dihalang di dalam lubang atau pada aci.

Circlips dalaman digunakan untuk:

Mencegah komponen daripada meluncur keluar bores atau perumahan silinder

Pegang galas, lengan, atau bushings di dalam lubang

Biasa dalam transmisi automotif, silinder hidraulik, dan perumahan gear

Circlips luaran digunakan untuk:

Jauhkan bahagian dari meluncur a aci berputar atau gandar

Gear selamat, kendi, atau galas di tempatnya

Sering dijumpai dalam motor elektrik, aci pemacu, dan perhimpunan alat mesin

4. Kelebihan dan Pertimbangan

Kelebihan Circlip Dalaman:

Melindungi komponen di dalam persekitaran tertutup

Mengurangkan risiko pencemaran luaran

Kemasan yang kemas, siram dengan bahagian yang lebih sedikit menonjol

Kelebihan Circlip Luaran:

Senang diperiksa dan diganti

Cengkaman radial yang kuat pada aci berputar

Selalunya lebih mudah dipasang dalam sistem terbuka

5. Bahan dan pelapis

Kedua -dua jenis biasanya dibuat dari:

Karbon Spring Steel - tahan lama, dengan kekuatan tegangan yang tinggi

Keluli tahan karat -tahan kakisan untuk persekitaran laut atau gred makanan

Salutan fosfat atau hitam oksida - Kurangkan geseran dan menahan kakisan

Pilihan bersalut zink - untuk menambah ketahanan karat dan kontras visual

Sesetengah aplikasi mungkin memerlukan sirip yang dirawat haba untuk rintangan beban yang lebih tinggi atau aloi bukan magnetik dalam persekitaran sensitif.

6. Piawaian dan saiz

Circlips mengikuti dimensi standard mengikut piawaian antarabangsa:

DIN 472 - Circlips dalaman untuk lubang

DIN 471 - Circlips luaran untuk aci

ANSI/ASME B18.27 - Standard Cincin Snap Amerika Utara

Sentiasa pilih saiz yang betul berdasarkan diameter alur dan ketebalan cincin. Ukuran yang tidak wajar boleh menyebabkan kegagalan sirkop, yang boleh menyebabkan kerosakan jentera atau bahaya keselamatan.

7. Memilih antara litar dalaman dan luaran

Semasa memilih Circlip, tanya perkara berikut:

Adalah komponen yang terletak di dalam perumahan or pada aci ?

Apa itu Arah beban paksi yang dijangkakan ?

Berapa Ruang perhimpunan ada?

Apa itu keadaan alam sekitar (Kelembapan, suhu, bahan kimia)?

Adalah penyelenggaraan tetap atau disassembly diperlukan?

Untuk projek yang melibatkan sambungan dalaman dan luaran, adalah perkara biasa untuk digunakan Kedua -dua jenis sirip Bersama -sama, masing -masing melayani fungsi pengekalan tertentu.

Kesimpulan

Walaupun serupa dengan konsep, Circlips dalaman dan luaran Hidangkan tujuan yang berbeza dan disesuaikan dengan bahagian -bahagian perhimpunan mekanikal yang berlainan. Memahami perbezaan di antara mereka -bagaimana mereka memasang, di mana mereka sesuai, dan bagaimana ia berfungsi -sangat penting untuk memastikan reka bentuk jentera yang selamat, selamat dan berkesan.

Sama ada anda sedang menjalankan peralatan perindustrian, sistem automotif, atau alat ketepatan, memilih jenis dan saiz Circlip yang betul adalah kunci untuk mengekalkan prestasi dan meminimumkan haus dari masa ke masa. Apabila ragu -ragu, rujuk piawaian industri atau berunding dengan pengilang untuk mencari yang sesuai untuk permohonan anda.

Dengan menguasai komponen kecil tetapi hebat ini, jurutera dan juruteknik dapat memastikan bahawa bahagian berputar tetap selamat, komponen bergerak tetap sejajar, dan sistem mekanikal beroperasi dengan selamat dan lancar.
