Di dunia kejuruteraan mekanikal yang rumit, di mana kebolehpercayaan dan ketepatan adalah yang paling penting, cawangan stamping - juga dikenali sebagai cincin penahan dicap atau cincin snap - Mainkan peranan penting namun sering dihargai. Pengikat kecil, pekeliling ini, yang biasanya dihasilkan dari lembaran logam nipis menggunakan teknik setem ketepatan tinggi, direka untuk mengamankan komponen ke aci atau di dalam perumahan, memastikan kedudukan paksi tanpa memerlukan pengikat berulir atau pemesinan kompleks.
Tidak seperti rakan-rakan yang dibentuk dengan dawai, yang dibengkokkan ke dalam bentuk, circlips stamping dibentuk melalui proses pembentukan sejuk yang membolehkan fleksibiliti reka bentuk yang lebih besar, toleransi yang lebih ketat, dan ciri-ciri beban beban yang dipertingkatkan. Keupayaan mereka untuk dihasilkan secara besar-besaran dengan kos rendah sambil mengekalkan integriti struktur telah menjadikan mereka sangat diperlukan merentasi sektor automotif, aeroangkasa, jentera perindustrian, dan elektronik pengguna.
Artikel ini meneroka prinsip -prinsip pembuatan, kelebihan fungsional, pertimbangan bahan, dan memperluaskan aplikasi stamping circlips, menonjolkan kepentingan mereka yang semakin meningkat dalam sistem mekanikal moden.
Proses pembuatan dan reka bentuk struktur
Stamping Circlips dihasilkan menggunakan teknologi stamping mati progresif, di mana logam lembaran rata diberi makan melalui satu siri stesen perkakas yang memotong, membentuk, dan membentuk komponen akhir dengan kebolehulangan yang tinggi. Kaedah ini membolehkan pengeluar menghasilkan beribu -ribu bahagian yang sama sejam sambil mengekalkan kawalan dimensi yang ketat.
Ciri reka bentuk utama termasuk:
Konfigurasi Segmen atau Penuh: Bergantung pada aplikasi, Circlips mungkin mempunyai jurang terbuka untuk pemasangan atau cincin 360 darjah penuh dengan perpecahan untuk pemasangan mampatan.

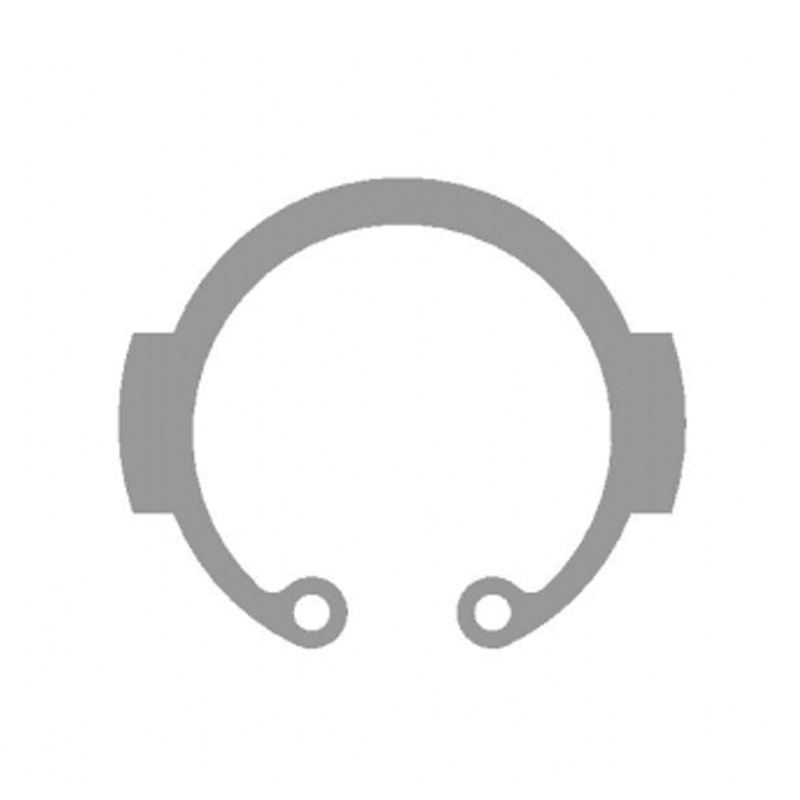

Profil pengekalan dalaman atau luaran: Circlips dalaman sesuai dengan alur di dalam lubang, manakala jenis luaran duduk di atas aci untuk mengekalkan komponen.
Tab Pengekalan atau Lugs: Sesetengah reka bentuk menggabungkan protrusi atau lubang kecil yang membolehkan penyingkiran mudah menggunakan tang atau alat khusus.
Rawatan permukaan: Pilihan seperti penyaduran zink, salutan fosfat, atau oksida hitam meningkatkan rintangan kakisan dan mengurangkan geseran semasa pemasangan.
Pembinaan dicap membolehkan integrasi ke dalam perhimpunan padat di mana kekangan ruang membuat pengikat tradisional tidak praktikal.
Kelebihan Fungsian melalui kaedah penahan alternatif
Berbanding dengan penyelesaian pengikat lain seperti kacang, pelekat, atau wayar yang berulir, circlips stamping menawarkan beberapa manfaat yang berbeza:
Pengeluaran kos efektif: Proses stamping berkelajuan tinggi mengurangkan kos unit, terutamanya dalam pengeluaran besar-besaran.
Kecekapan ruang: Direka untuk beroperasi dalam ruang paksi yang minimum, menjadikannya sesuai untuk perhimpunan miniatur atau padat.
Kemudahan pemasangan dan penyingkiran: Tidak seperti pengikat yang diulurkan, mereka tidak memerlukan tork pengetatan dan boleh dipasang dengan cepat menggunakan pengumpan automatik atau alat manual.
Kapasiti Beban Tinggi: Apabila duduk dengan betul dalam alur machined, cincin ini memberikan pengekalan paksi yang boleh dipercayai walaupun di bawah keadaan pemuatan dinamik.
Rintangan getaran: Cengkaman radial profil dicap membantu mengekalkan kedudukan dalam persekitaran yang terdedah kepada kejutan mekanikal atau ayunan.
Kelebihan ini menjadikan circlips stamping sangat berharga dalam aplikasi di mana pembongkaran diperlukan untuk penyelenggaraan atau pembaikan.
Pertimbangan pemilihan dan prestasi bahan
Pilihan bahan memainkan peranan penting dalam menentukan ciri -ciri prestasi stamping circlips. Pilihan biasa termasuk:
Keluli karbon: menawarkan kekuatan tinggi dan rintangan haus; sering digunakan dalam sistem mekanikal tugas berat.
Keluli tahan karat (gred austenitik atau martensit): Dikenakan dalam persekitaran yang menghakis seperti marin, pemprosesan kimia, atau peralatan gred makanan.
Fosfor Gangsa: Dipilih untuk kekonduksian elektrik dan sifat geseran rendah, yang biasanya terdapat dalam aplikasi motor dan galas.
Aloi bersalut: pelapis seperti zink, nikel, atau krom meningkatkan rintangan kakisan dan estetika dalam komponen yang kelihatan.
Setiap pemilihan bahan mesti mengambil kira faktor seperti suhu operasi, pendedahan kepada kelembapan atau bahan kimia, dan hayat perkhidmatan yang dijangkakan.
Aplikasi di pelbagai industri
Oleh kerana fleksibiliti dan kecekapan mereka, circlips stamping secara meluas digunakan di pelbagai industri:
1. Industri Automotif
Digunakan secara meluas dalam transmisi, perbezaan, sistem stereng, dan perhimpunan penggantungan untuk mengekalkan galas, gear, dan bushings.
2. Jentera Perindustrian
Integral dalam silinder hidraulik, kotak gear, dan peralatan yang didorong oleh motor di mana penjajaran dan pengekalan komponen yang tepat adalah kritikal.
3. Elektronik dan peralatan
Digunakan dalam motor, peminat, dan komponen berputar di dalam peralatan rumah dan elektronik pengguna untuk memastikan pemasangan padat dan boleh dipercayai.
4. Aeroangkasa dan Pertahanan
Digunakan dalam sistem penggerak, mekanisme gear pendaratan, dan modul avionik di mana pengurangan berat badan dan kebolehpercayaan adalah penting.
5. Peranti perubatan
Ditemui dalam instrumen pembedahan dan peralatan diagnostik di mana kemudahan pensterilan dan pembongkaran cepat adalah penting.
Kesesuaian mereka terhadap beban statik dan dinamik memastikan permintaan yang berterusan merentasi spektrum sistem mekanikal yang luas.
Integrasi dengan pembuatan dan automasi pintar
Oleh kerana proses pembuatan berkembang ke arah automasi dan ketepatan yang lebih besar, stamping circlips semakin diintegrasikan ke dalam garis pemasangan robot dan sistem pengikat pintar:
Sistem pemakanan automatik: Pengumpan mangkuk getaran dan sistem trek linear membolehkan penyisipan sirip yang cepat dan bebas ralat ke subassemblies.
Teknologi pemeriksaan kualiti: Sistem penglihatan dan sensor mengesahkan pemasangan dan orientasi yang betul dalam masa nyata.
Reka Bentuk untuk Pembuatan (DFM): Jurutera mengoptimumkan dimensi alur sirip dan pilihan bahan awal dalam pembangunan produk untuk menyelaraskan pengeluaran dan mengurangkan risiko kegagalan.
Integrasi Penyelenggaraan Ramalan: Dalam peralatan bernilai tinggi, sensor tertanam memantau tahap tekanan dan memakai corak di sekitar komponen-komponen yang ditetapkan untuk menjangkakan kegagalan sebelum berlaku.
Kemajuan ini menyumbang kepada peningkatan yang lebih tinggi, kebolehpercayaan yang lebih baik, dan mengurangkan downtime dalam persekitaran pembuatan lanjutan.
Cabaran dan batasan
Walaupun banyak faedah mereka, circlips stamping tidak digunakan secara universal. Cabaran utama termasuk:
Keperluan Pemesinan Groove: Fungsi yang betul bergantung kepada alur yang tepat di dalam aci mengawan atau perumahan, menambah kerumitan kepada reka bentuk komponen.
Batasan Beban: Walaupun sesuai untuk daya paksi sederhana, mereka mungkin tidak berfungsi dengan baik di bawah tekanan radial atau kilasan yang melampau.
Kerentanan kakisan: Tanpa salutan atau pemilihan bahan yang betul, pendedahan kepada kelembapan boleh menyebabkan kemerosotan pramatang.
Kesalahan pemasangan: Tempat duduk atau kerosakan yang tidak betul semasa pemasangan boleh menjejaskan pengekalan dan membawa kepada kegagalan sistem.
Kawalan kejuruteraan dan kualiti yang berhati-hati adalah penting untuk memastikan prestasi jangka panjang.
Inovasi dan trend masa depan
Ke depan, usaha penyelidikan dan pembangunan yang berterusan memberi tumpuan kepada meningkatkan kecekapan, ketahanan, dan kebolehsuaian sirip stamping:
Rawatan Permukaan Lanjutan: Nano-coatings dan kemasan lubricating diri bertujuan untuk memanjangkan hayat perkhidmatan dan mengurangkan haus.
Integrasi Pembuatan Additive: Penggunaan eksperimen alat cetak 3D untuk prototaip dan pengeluaran circlip rendah.
Penyelesaian penahan hibrid: Menggabungkan circlips cap dengan ikatan pelekat atau overmolding untuk pengikat pelbagai fungsi.
Konsep pengikat pintar: Pembangunan tag RFID tertanam atau bahan sensitif ketegangan untuk pemantauan dan kebolehkesanan keadaan.
Inovasi ini mencerminkan peralihan yang lebih luas ke arah sistem pengikat mekanikal yang lebih pintar, lebih berdaya tahan yang mampu memenuhi tuntutan kejuruteraan generasi akan datang.
