Circlips, juga dikenali sebagai cincin penahan atau cincin snap, adalah komponen yang mudah tetapi penting yang digunakan dalam kejuruteraan mekanikal untuk memegang bahagian dengan selamat di tempatnya. Mereka masuk ke dalam alur pada aci atau di dalam lubang, menghalang pergerakan paksi dan mengekalkan kedudukan komponen yang betul seperti galas, pencuci, dan pin. Dua jenis utama wujud: Circlips dalaman dan luaran luaran. Walaupun mereka mungkin kelihatan sama pada pandangan pertama, mereka melayani fungsi yang berbeza dan direka untuk aplikasi yang berbeza.
Apa itu Circlip?
Circlip adalah cincin separa fleksibel dengan hujung terbuka, biasanya diperbuat daripada keluli musim bunga atau keluli tahan karat. Apabila dipasang ke dalam alur, ia terkena tempat dan bertindak sebagai perhentian mekanikal. Circlips digunakan untuk menjamin bahagian -bahagian pada aci atau di dalam perumahan, menghalang pergerakan sisi tanpa memerlukan pengikat tambahan.
Circlips datang dalam dua jenis utama:
Circlips dalaman: direka untuk dimuatkan ke dalam alur di dalam lubang atau perumahan.
Circlips luaran: direka untuk dimuatkan ke dalam alur di bahagian luar aci.
Kedua -dua jenis adalah penting dalam mengekalkan integriti struktur dan fungsi sistem mekanikal.

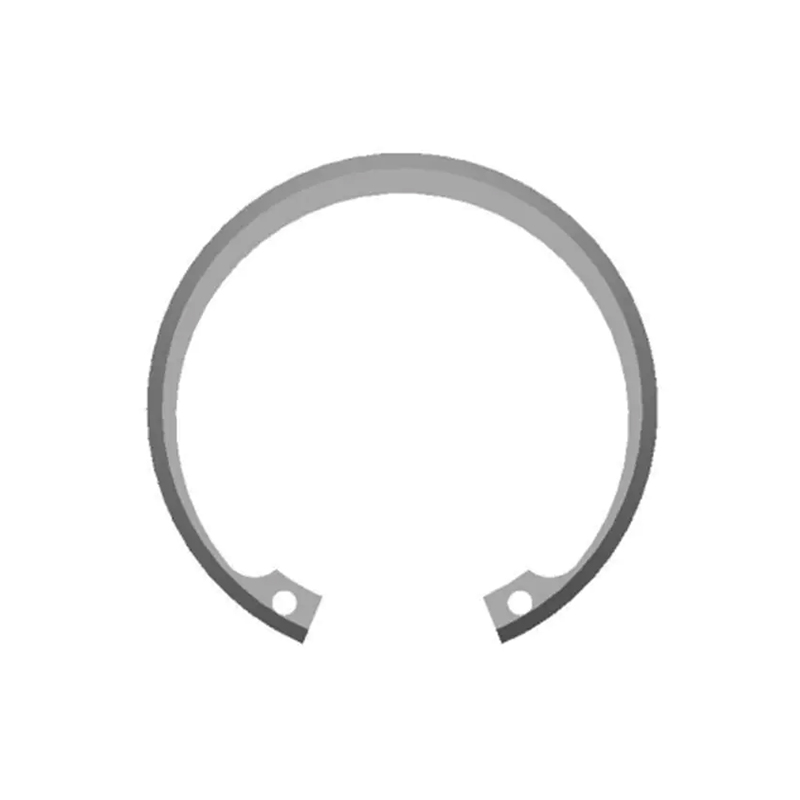

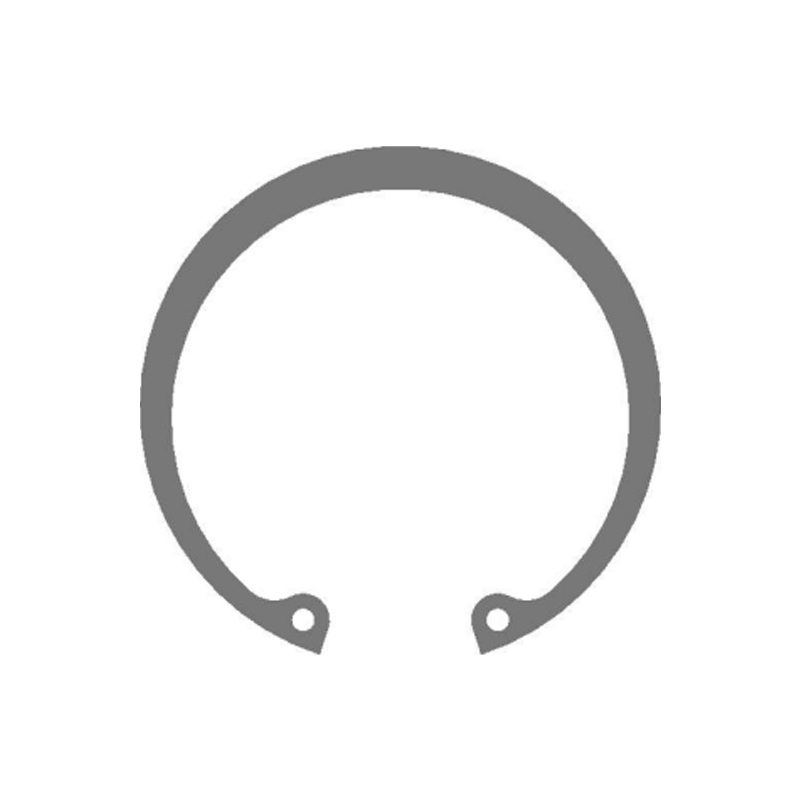

Apa itu Circlip dalaman ?
Circlip dalaman dipasang di dalam lubang silinder atau perumahan. Ia sesuai dengan alur pra-mesin di dinding dalaman dan digunakan untuk mengekalkan komponen seperti galas atau bushings di dalam perumahan, menghalang mereka daripada bergerak ke luar.
Ciri -ciri Circlips Dalaman:
Dipasang di dalam lubang, melahirkan, atau perumahan.
Diperkembangkan untuk dimuatkan ke dalam alur semasa pemasangan.
Sekali di tempat, ia berkontrak dan menggunakan tekanan ke luar.
Biasanya digunakan dalam aplikasi di mana komponen mesti dikekalkan di dalam selongsong.
Aplikasi biasa:
Silinder hidraulik dan pneumatik (untuk mengekalkan perhimpunan omboh).
Perumahan gear.
Perhimpunan injap.
Perumahan motor elektrik.
Komponen automotif.
Dalam silinder hidraulik, circlips dalaman boleh digunakan untuk mengekalkan meterai omboh atau cincin panduan di dalam lubang, memastikan pergerakan linear yang stabil dan tepat.

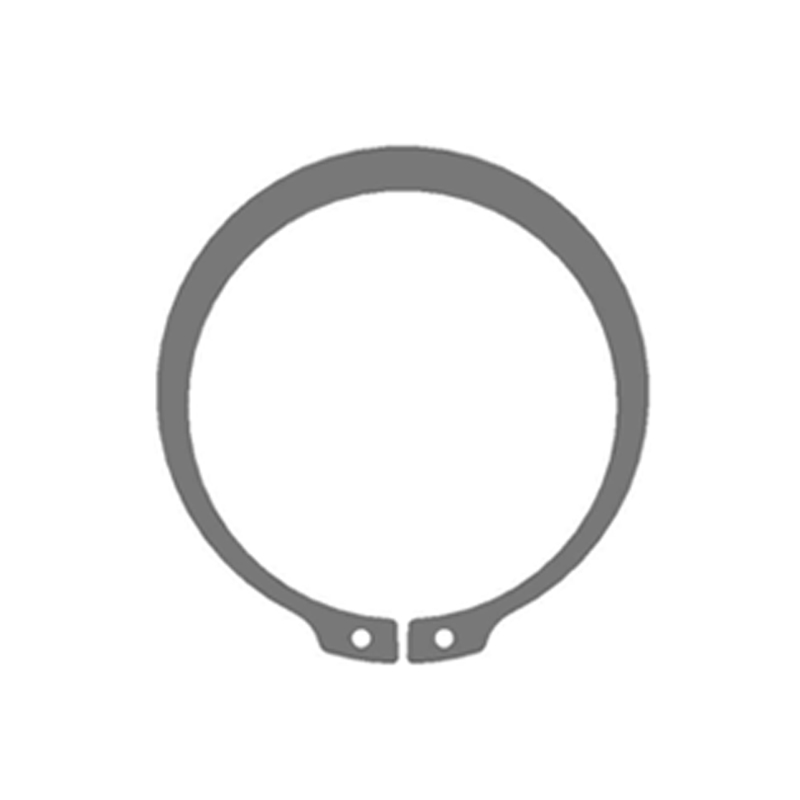

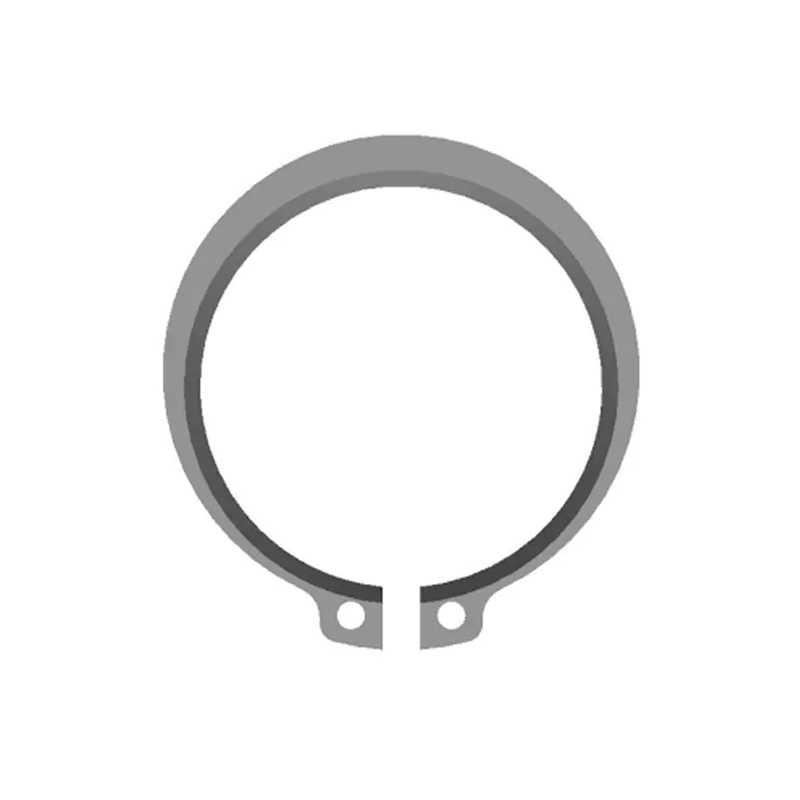

Apa itu Circlip luaran ?
Circlip luaran dipasang pada diameter luar aci. Ia sesuai dengan alur yang dimesin di sekitar aci dan bertindak sebagai bahu untuk memegang komponen seperti galas, gear, atau spacer dalam kedudukan di sepanjang paksi aci.
Ciri -ciri luaran luaran:
Dipasang pada aci atau batang.
Dikontrak semasa pemasangan dan kemudian berkembang ke dalam alur.
Menggunakan tekanan ke dalam alur aci.
Menghalang pergerakan paksi komponen yang dipasang pada aci.
Aplikasi biasa:
Aci dalam kotak gear dan transmisi.
Batang silinder hidraulik (mis., Untuk mengekalkan bahagian-bahagian rod atau pengaturan pengedap).
Rotor motor elektrik.
Alat kuasa.
Aeroangkasa dan Drivetrain Automotif.
Dalam perhimpunan silinder hidraulik, sirip luaran sering digunakan pada rod omboh untuk mendapatkan kelengkapan akhir, komponen galas, atau meterai yang mesti kekal di tempat semasa penggambaran linear.
Perbezaan utama antara litar dalaman dan luaran
| Ciri | Circlip dalaman | Circlip luaran |
| Lokasi pemasangan | Di dalam perumahan, menanggung, atau lubang | Di luar batang |
| Tindakan pada pemasangan | Berkembang agar sesuai dengan alur | Kontrak agar sesuai dengan alur |
| Pengekalan paksi | Menghalang pergerakan komponen luar | Menghalang pergerakan komponen ke dalam |
| Alat yang diperlukan | Tang Circlip Dalaman (berkembang) | Tang luaran luaran (kontrak) |
| Jenis Groove | Alur dimesin di dalam lubang | Alur dimesin pada batang |
| Aplikasi biasa | Perumahan, lubang silinder, selongsong | Aci, batang, elemen berputar luaran |
Pertimbangan Bahan dan Kekuatan
Kedua-dua jenis circlips biasanya dibuat dari bahan kekuatan tinggi seperti:
Keluli musim bunga untuk tujuan umum, aplikasi tinggi.
Keluli tahan karat untuk rintangan kakisan dalam persekitaran luar atau berasaskan cecair.
Gangsa fosfor atau aloi lain untuk kekonduksian elektrik atau sifat mekanikal khas.
Dalam aplikasi kelajuan tinggi atau berkelajuan tinggi-seperti dalam sistem hidraulik-sirkop mesti dipilih berkaitan dengan rintangan keletihan, pengembangan haba, dan keserasian dengan pelincir atau cecair hidraulik.
Circlips dalam silinder hidraulik
Dalam silinder hidraulik, kedua -dua circlips dalaman dan luaran memainkan peranan kritikal. Circlips dalaman sering digunakan untuk memegang omboh di dalam lubang, menjaga anjing laut, spacers, dan cincin panduan yang sejajar dengan betul. Circlips luaran boleh digunakan untuk menjamin komponen pada hujung batang atau untuk menambat silinder di perumahannya.
Penggunaan sirip yang betul dalam sistem hidraulik memastikan:
Kedudukan paksi yang tepat bagi bahagian yang bergerak.
Pencegahan penghapusan komponen di bawah tekanan tinggi.
Pakai minimum kerana penjajaran yang betul.
Perhimpunan dan pembongkaran mudah semasa penyelenggaraan.
Petua pemasangan dan penyingkiran
Gunakan tang kanan: Tang litar khas direka dengan petua tajam yang sesuai dengan kelopak mata litar.
Untuk Circlips Dalaman: Gunakan tang yang memperluaskan cincin.
Untuk Circlips Luaran: Gunakan tang yang memampatkan cincin.
Jangan overstretch atau overcompress: Kekuatan yang berlebihan boleh secara kekal mengubah sirklip atau melemahkan ketegangan musim bunga.
Semak Alur Fit: Pastikan alur bersih, bersaiz betul, dan bebas daripada burrs untuk mengelakkan tempat duduk atau pergerakan yang tidak betul.
Periksa circlips semasa penyelenggaraan: Circlips harus diganti jika mereka menunjukkan tanda -tanda keletihan, kakisan, atau penyelewengan.
Walaupun mereka mungkin bersaiz kecil, sirip adalah komponen penting dalam perhimpunan mekanikal yang tidak terkira banyaknya. Perbezaan utama antara litar dalaman dan luaran luaran terletak di lokasi pemasangan mereka dan bagaimana mereka menjamin komponen terhadap pergerakan paksi. Kedua -dua jenis ini sangat diperlukan dalam aplikasi dari peranti pengguna mudah ke sistem hidraulik yang kompleks.
Apabila memilih di antara mereka, penting untuk mempertimbangkan di mana pengekalan diperlukan -di dalam lubang atau sekitar aci -serta persekitaran operasi, beban, dan penyelenggaraan. Dalam sistem seperti silinder hidraulik, pemilihan dan pemasangan sirip dalaman dan luaran yang betul membantu memastikan prestasi jangka panjang, keselamatan, dan integriti struktur.
